Plne automatizovaný tvrdomer, ktorým je možné merať tvrdosť kovových materiálov metódami Rockwell, Brinell, Vickers. Jednotlivé metódy je možné dohodnúť priamo s odberateľom.

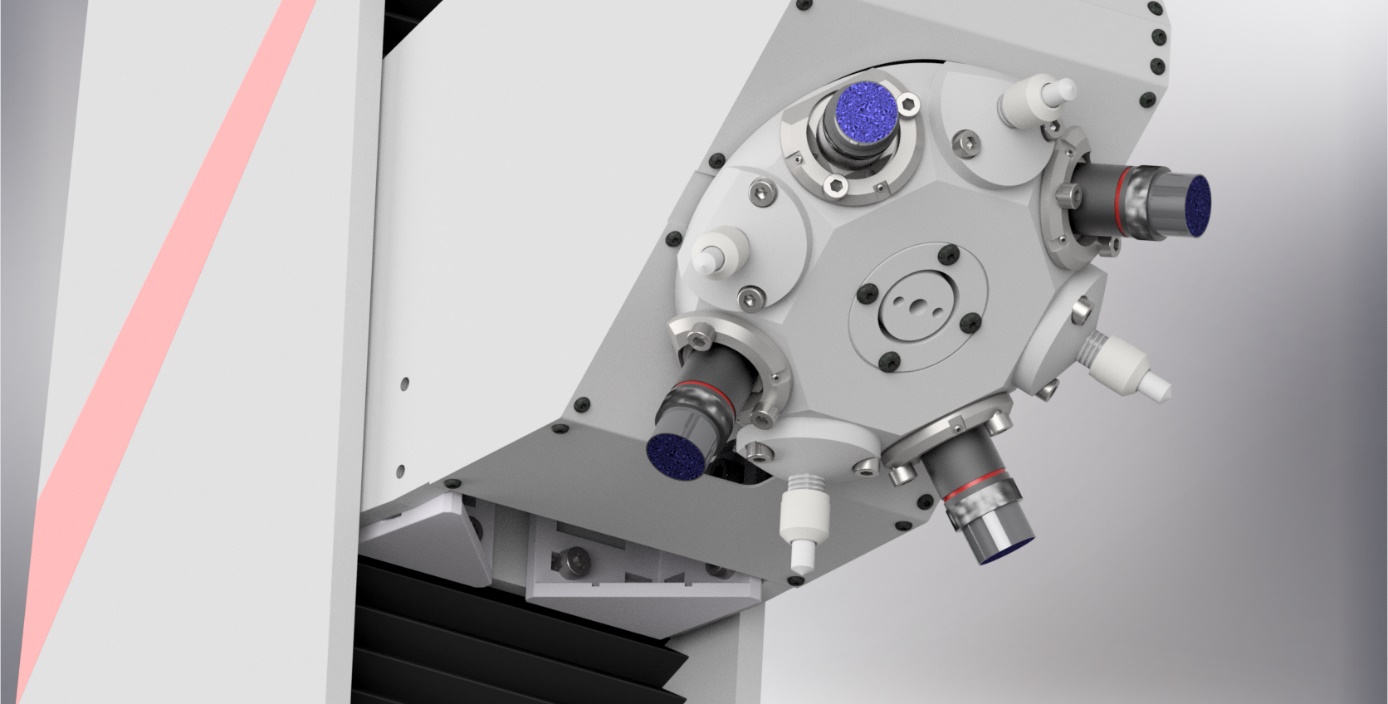

Tvrdomer je vybavený revolverovou hlavou, ktorá umožňuje veľmi rýchlu zmenu vnikacieho telieska a objektívu bez mechanického zásahu obsluhy. Vnikacie teliesko a objekív sa nastaví automaticky, vzhľadom na navolenú metódu merania cez PC. Revolverová hlavica poskytuje priestor pre 8 vnikacích teliesok alebo objektívov.
Snímanie odtlačku sa vykonáva citlivou CCD kamerou s vysokým rozlíšením, nevyhnutným pre presné spracovanie nameraných výsledkov. Možnosť merania je podľa navolenia buď automatickou analýzou obrazu, alebo nastavenia dotyčníc ručne cez dotykový monitor.
Prístroj je možné vybaviť náhľadovou kamerou, ktorá má širokouhlý snímací záber. Táto kamera zobrazí na obrazovke prístroja celý povrch vzorky/meraného kusu a vy si môžete vybrať miesta, ktoré chcete merať a na ktorých budú vyhotovené odtlačky. Prístroj potom samostatne a automaticky zmeria vybrané miesta. K nameraným výsledkom sa viete kedykoľvek vrátiť a jednotlivo ich premerať.
Na jednoduché posúvanie vzoriek, meranie vrstiev alebo na vytvorenie rôznych meracích vzorcov prístroju slúži odnímateľný krížový stolík. Jeho pohyb je realizovaný v osiach „x“ a „y“ cez Joystick alebo na obrazovke cez program.

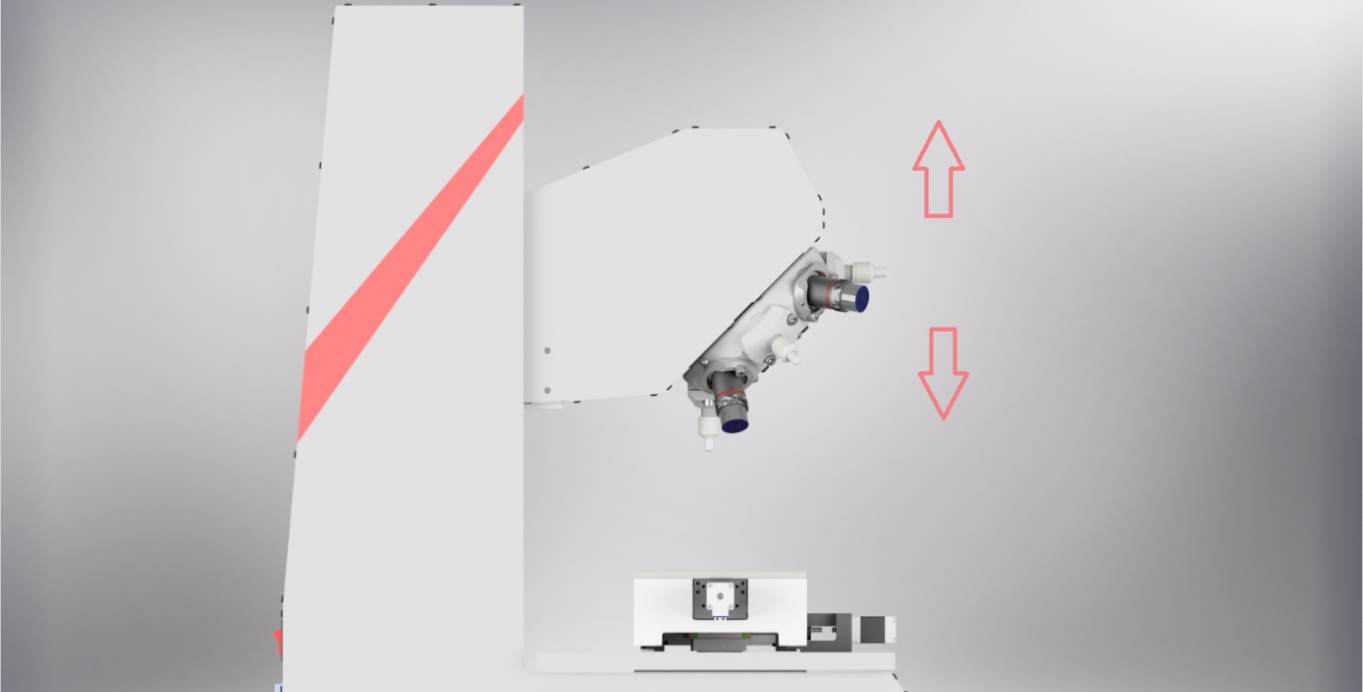

Pohyb „Z“ osy je možné dohodnúť priamo s odberateľom. Štandardná max. výška je 350 mm (môže byť viac alebo menej). Táto výška je polohovaná pomocou príslušného Joysticku, ktorý pohybuje v osy „Z“ celou meracou hlavicou, spolu s revolverovou hlavou podľa potreby. K dispozícii je rýchloposuv alebo jemný posuv na doostrenie.
Prístroj je schopný automaticky vyhodnocovať daný odtlačok a tiež automaticky zaostriť na povrch danej vzorky cez funkciu Autofokus.
Testovacie metódy a silové zaťaženie:
K dispozícií sú na výber prístroje s označením HT 250 UNI; HT 750 UNI; HT 3000 UNI. Jednotlivé metódy je možné dohodnúť priamo s odberateľom.
HT 250 UNI:
- maximálny merací rozsah do max. 2 452,5 N
Meracie metódy:
- Brinell: HBW2,5/15,62; HBW2,5/31.25; HBW2,5/62,5; HBW2,5/187,5; HBW 5/25; HBW 5/62.5; HBW 5/125; HBW 5/250 podľa EN 6506 a ASTM.
- Vickers: HV1, HV5, HV10, HV15, HV20, HV30, HV40, HV50, HV100 podľa EN 6507 a ASTM
- Rockwell: HRA, HRB, HRC–HRV, HR15-N/T; HR30-N/T; HR45-N/T; podľa EN 6508 a ASTM
HT 750 UNI
- maximálny merací rozsah do max. 7 357,5 N;
Meracie metódy:
- Brinell: HBW2,5/15,62; HBW2,5/31.25; HBW2,5/62,5; HBW2,5/187,5; HBW 5/25; HBW 5/62.5; HBW 5/125; HBW 5/250; HBW 5/750 podľa EN 6506 a ASTM.
- Vickers: HV1, HV5, HV10, HV15, HV20, HV30, HV40, HV50, HV100 podľa EN 6507 a ASTM
- Rockwell: HRA, HRB, HRC–HRV, HR15-N/T; HR30-N/T; HR45-N/T; podľa EN 6508 a ASTM
HT 3000 UNI
- maximálny merací rozsah do max. 29 430 N.
Meracie metódy:
- Brinell: HBW2,5/15,62; HBW2,5/31.25; HBW2,5/62,5; HBW2,5/187,5; HBW 5/25; HBW 5/62.5; HBW 5/125; HBW 5/250; HBW 5/750; HBW 10/3000 podľa EN 6506 a ASTM.
- Vickers: HV1, HV5, HV10, HV15, HV20, HV30, HV40, HV50, HV100 podľa EN 6507 a ASTM
- Rockwell: HRA, HRB, HRC–HRV, HR15-N/T; HR30-N/T; HR45-N/T; podľa EN 6508 a ASTM
Všeobecný popis software:
Je nový software pre zber a štatistické vyhodnotenie dát tvrdomerov, ktoré pracujú podľa metódy Vickers, Brinell a Rockwell. Tento produkt využíva úplne sieť a umožňuje automatický export dát na SQL server k ich ďalšiemu spracovaniu. Výsledky merania sú v prípade potreby prístupné aj iným užívateľom. Software umožňuje špeciálne riadenie pre univerzálny tvrdomer a jeho konfiguráciu.
Dodávané softwarové vybavenie ďalej umožňuje:
- spracovanie obrazu z náhľadovej kamery,
- spracovanie obrazu z citlivej CCD kamery,
- vytváranie meracích vzorcov na náhľadovej kamere,
- prestaviť výšku meracej hlavice,
- určovanie jednotlivých krokov krížového stolíka a meracej hlavice,
- nastavovanie jednotlivých osí,
- automatické zaostrovanie obrazu,
- automatické alebo manuálne vyhodnotenie vytvorených odtlačkov,
- vyhodnotenie a zobrazenie meraných údajov a automatický výpočet hrúbky vrstvy po chemicko – tepelnom spracovaní,
- Jominyho skúšky prekaliteľnosti na obrazovke a jej grafické zobrazenie,
- archiváciu údajov v databáze,
- priamu tlač nameraných a spracovaných výsledkov atď.
V počítači je inštalovaný operačný systém Windows 10, programové vybavenie tvrdomeru a nevyhnutné ovládače, potrebné pre správny chod automatického tvrdomera.
Charakteristické vlastnosti software
- Výber komunikačného jazyka: slovenský, český, nemecký, anglický
- Výber testovacích metód
- Spiatočná modifikácia skúšky
- Štatistické funkcie
- Automatický prenos dát po sieti
- Rozbor a spracovanie nameraných dát
- Prepočet nameranej hodnoty na inú metodiku
- Tlač atestov v navolenom jazyku
- Vykonanie merania z PC
- Možnosť vloženia loga firmy
