Plne - Automatický Mikrotvrdomer HT 100A+ sa skladá zo zliatinového rámu na ktorom je umiestnená pojazdná meracia hlavica a pracovný stôl. Pojazdná meracia hlavica je vybavená zaťažovacou jednotkou, revolverovou hlavicou, optickými časťami a polohovacím mechanizmom.
Zaťažovacia jednotka vyvoláva prítlačnú silu pomocou motora so špeciálnou prevodovkou a vyhotoveným prítlačným mechanizmom.

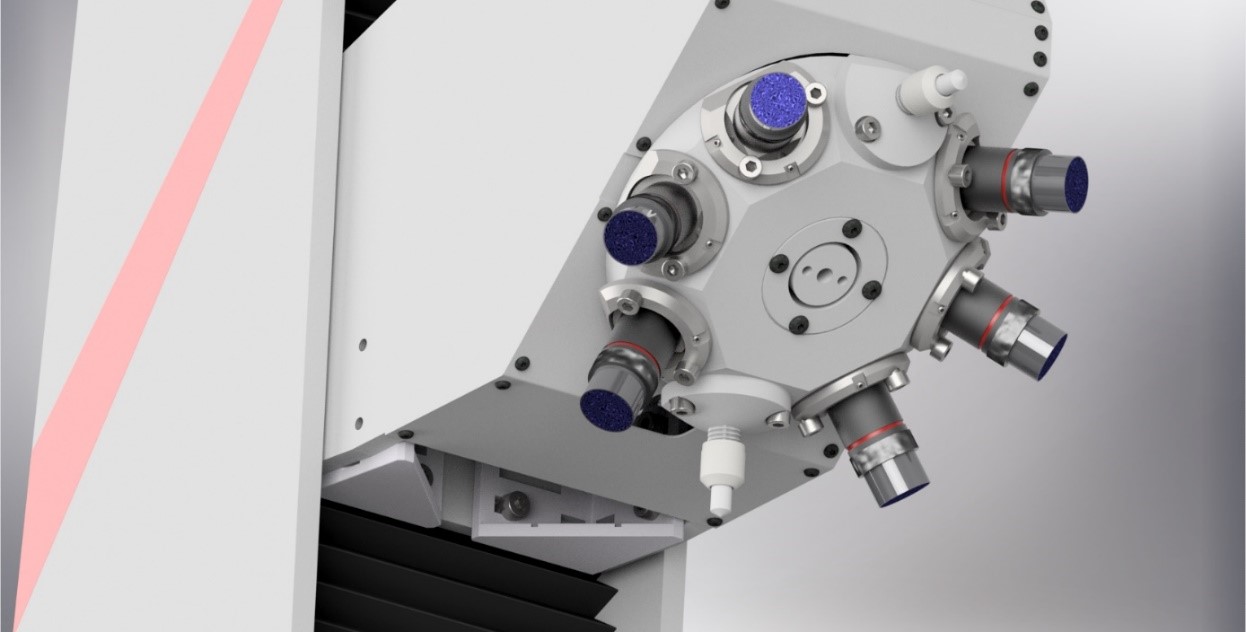

Mikrotvrdomer je vybavený 4 - 8 pozičnou revolverovou hlavou, ktorá umožňuje veľmi rýchlu zmenu vnikacieho telieska a objektívu bez mechanického zásahu obsluhy. Táto revolverová hlava je vyklonená pod 20° uhlom. Sklon zabezpečí optimálny rozhľad na vzorku, proces merania a jednoduchú manipuláciu so vzorkou. Vnikacie teliesko a objekív sa nastaví automaticky, vzhľadom na navolenú metodiku merania cez PC. Revolverová hlavica poskytuje priestor pre vnikacie teliesko a zväčšovacie objektívy. Revolverová hlavica môže byť vybavená ôsmimi (ale aj viacerými - podľa potreby ) pozičnými miestami pre aplikáciu objektívov a vnikacieho telieska.
Metodiky:
Vickers: DIN EN ISO 6507, ASTM E-384, ASTM E92
- HV 0.00025
- HV 0.0005
- HV 0.001
- HV 0.002
- HV 0.003
- HV 0.005
- HV 0.01
- HV 0.015
- HV 0.02
- HV 0.025
- HV 0.05
- HV 0.1
- HV 0.2
- HV 0.3
- HV 0.5
- HV 1
- HV 2
- HV 2,5
- HV 3
- HV 5
- HV 10
- HV 20
- HV 30
- HV 50
- HV 60
- HV 100
Brinell: DIN EN ISO 6506, ASTM E-10
- HBW 1/1
- HBW 1/2.5
- HBW 1/5
- HBW 1/10
- HBW 1/30
- HBW 2.5/6.25
- HBW 2.5/15.625
- HBW 2.5/31.25
- HBW 2.5/62.5
- HBW 5/25
- HBW 5/62.5
Ďalšie metodiky je možné dohodnúť priamo s odberateľom na vyžiadanie !
Na mikrotvrdomer je implementovaná revolverová hlava, ktorá môže disponovať 4 – 8 pozíciami pre umiestnenie zväčšovacích objektívov a indentorov. Zvačšovacie objektívy môžu byť 5x, 10x, 20x, 50x, 60x, 100x. Indentory - Vickers, Knoop, Brinell. Zväčšovacie objektívy a príslušné indentory sa medzi sebou vymieňajú veľmi rýchlo a automaticky podľa navalenej metodiky cez PC. Sklon hlavy je nastavený na 20°, pre optimálny rozhľad na merací proces a vzorku a na manipuláciu so vzorkou.
Po vykonaní odtlačku vnikacím telieskom sa nad vzniknutý odtlačok automaticky nastavia príslušné objektívy a optické časti. Optické časti sú vybavené špičkovou optikou s perfektne ostrým obrazom. Snímanie odtlačku sa vykonáva citlivou CCD kamerou s vysokým rozlíšením, nevyhnutným pre presné spracovanie nameraných výsledkov. Vyhodnotenie obrazu a následné spracovanie meraní sa vykonáva na PC, ku ktorému je CCD kamera pripojená cez špeciálne rozhranie.
Možnosť merania je podľa navolenia buď automatickou analýzou obrazu, alebo nastavenia dotyčníc ručne cez dotykový monitor.
Prístroj je schopný automaticky vyhodnocovať daný odtlačok a tiež automaticky zaostriť na povrch danej vzorky cez funkciu Autofokus.
Ostrý obraz na vzorke nemusíte pracne hľadať. Prístroj ho nájde sám vďaka funkcií Autofokus dotykom. Táto funkcia spustí pohyb meracej hlavy na dotyk so vzorkou a automaticky nájde ostrý obraz na monitore PC. Táto funkcia taktiež automaticky určí výšku meraného kusu a nastaví objektívy do správnej výšky.
Prístroj je možné vybaviť náhľadovou kamerou, ktorá má širokouhlý snímací záber. Táto kamera zobrazí na obrazovke prístroja celý povrch vzorky/meraného kusu a vy si môžete vybrať miesta, ktoré chcete merať a na ktorých budú vyhotovené odtlačky. Prístroj potom samostatne a automaticky zmeria vybrané miesta. K nameraným výsledkom sa viete kedykoľvek vrátiť a jednotlivo ich premerať. Na náhľadovej kamere je ďalej možné odmeriavať geometriu tvarov, vytvárať meracie vzorce a šablóny, odmerať dĺžkové charakteristiky a uhly, určiť miesta budúcich vtlačkov, nastaviť merací reťazec a podobne....

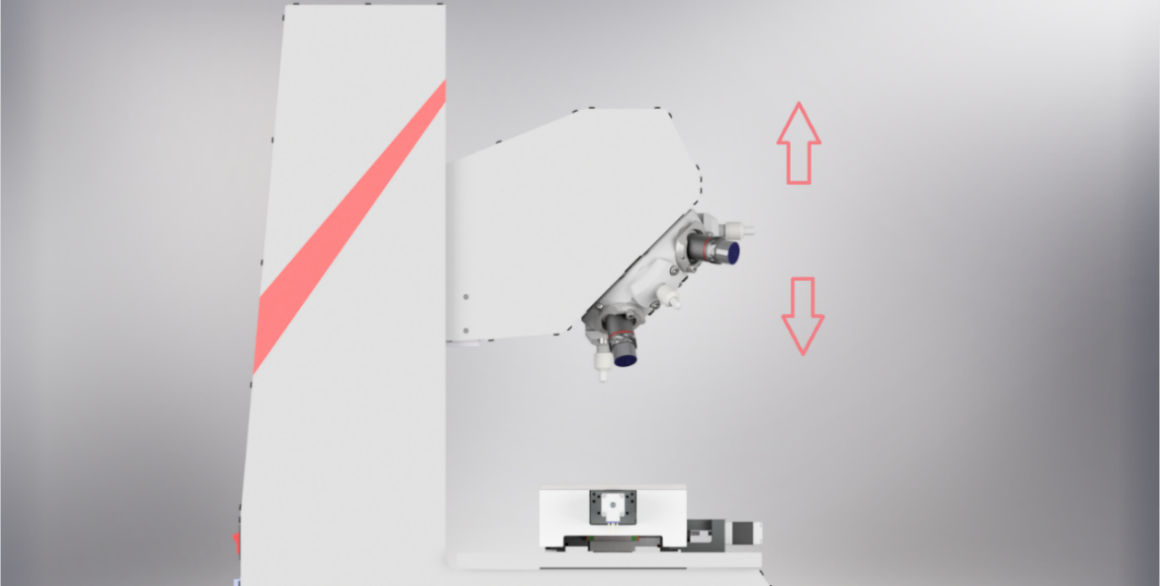

Pre pojazdnú meraciu hlavicu, ktorá sa pohybuje zvislo v osi „z“ je k dispozícií rýchloposuv, alebo jemný pomalý posuv. Pohyb „Z“ osy je možné dohodnúť priamo s odberateľom. Štandardná max. výška je 250 mm (môže byť viac alebo menej). Táto výška je polohovaná pomocou príslušného Joysticku, ktorý pohybuje v osy „Z“ celou pojazdnou meracou hlavicou, spolu s revolverovou hlavou podľa potreby alebo cez program na PC. Prístroj je vybavený aktívnou ochranou proti kolízií a nabúraniu vnikacieho telieska.

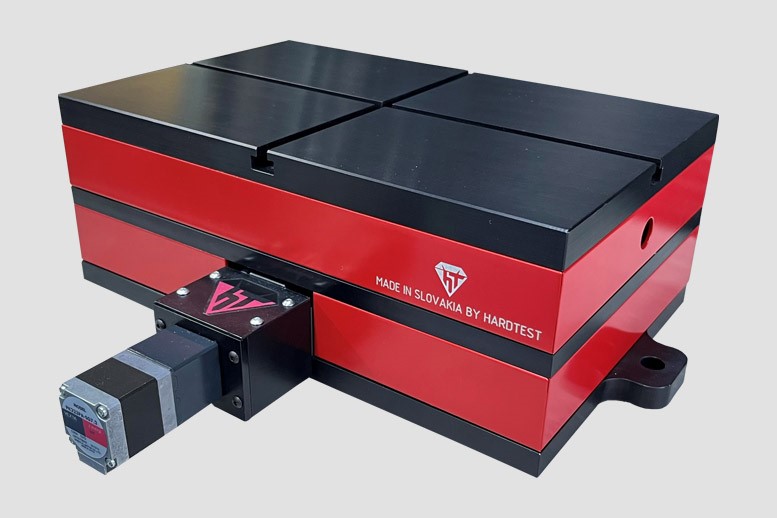

Na hlavný pracovný stôl je možné aplikovať motoricky riadený krížový stolík, ktorý je schopný polohovať meraciu vzorku v osiach „x“ a „y“ a tým vytvárať rôzne meracie vzorce, merať hrúbku vrstvy po chemicko- tepelnom spracovaní, určiť tvrdosť a hrúbku vrstvy po povrchovom / indukčnom kalení, vytvárať rôzne podprogramy, knižnice a podobne. Jednotlivé pohyby v osiach „x,y,z,“ sa realizujú buď cez Joystick alebo na obrazovke cez program.
Systém pracuje pod operačným systémom Windows. Tvrdomer môže mať implementovanú funkciu automatického vyhodnotenia merania. Funkcia automatického vyhodnotenia odtlačku, je závislá na kvalite meraného povrchu.
Všeobecný popis software
Je nový software pre zber a štatistické vyhodnotenie dát tvrdomerov, ktoré pracujú podľa metódy Vickers, Brinell a Rockwell. Tento produkt využíva úplne sieť a umožňuje automatický export dát na SQL server k ich ďalšiemu spracovaniu, takže výsledky merania sú v prípade potreby prístupné aj iným užívateľom.
Dodávané programové vybavenie je určené pre spracovanie obrazu, získaného z CCD kamery po vytvorení odtlačku tvrdomerom v skúšanom materiáli, vyhodnotenie a zobrazovanie meraných údajov na obrazovke, archiváciu údajov v databáze a tlač nameraných a spracovaných výsledkov na pripojenej tlačiarni. Riadiaca časť v počítači, umožňuje spustiť merací cyklus tvrdomeru z obrazovky počítača. Vytvorený odtlačok je možné vyhodnotiť automaticky alebo manuálne pomocou dotyčníc, ktoré určujú hranice vytvoreného odtlačku. Po automatickom vyhodnotení, je v programe možné spätne modifikovať generované hranice odtlačku. V počítači je inštalovaný operačný systém MS Windows , programové vybavenie tvrdomeru a nevyhnutné ovládače, potrebné pre pripojenie CCD kamery a spustenie merania.

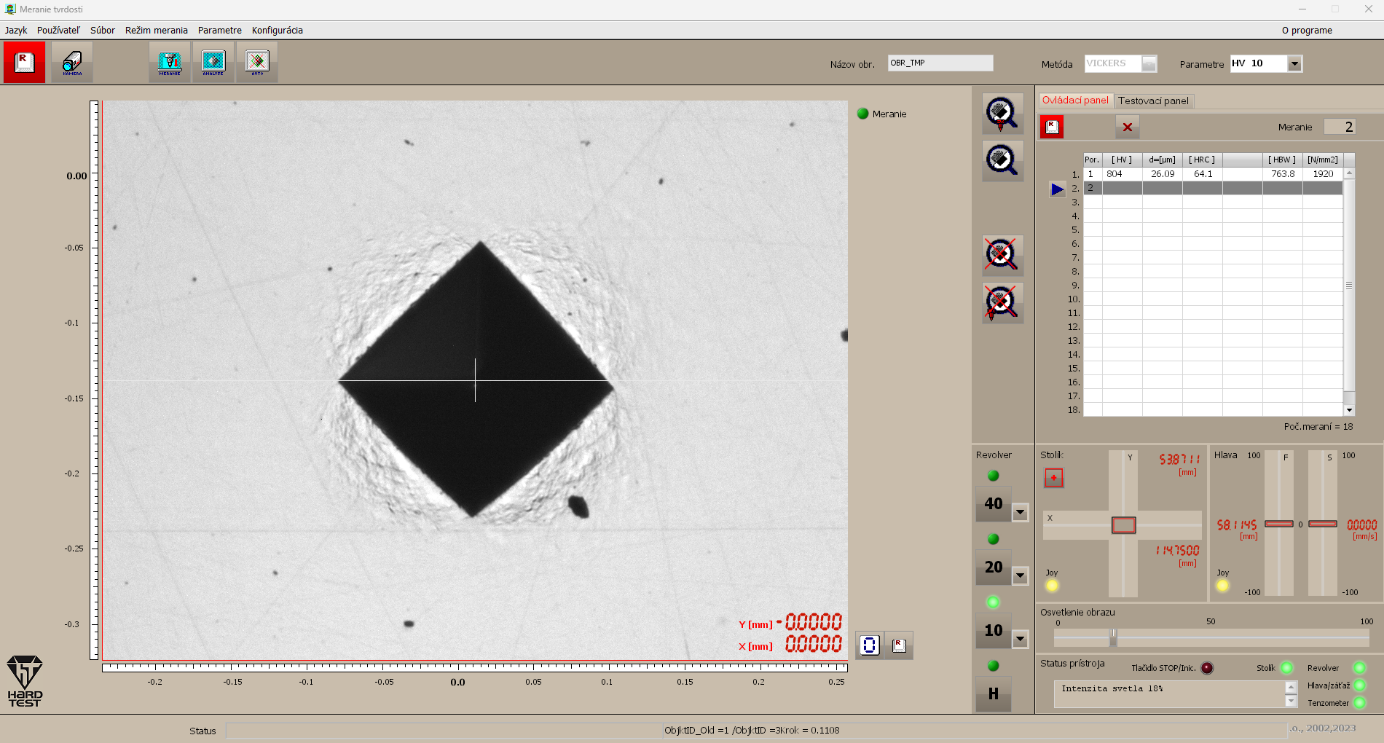

Náhľad programového prostredia:
Charakteristické vlastnosti pre software:
- Výber komunikačného jazyka: slovenský, český, nemecký, anglický
- Výber testovacích metód
- Spiatočná modifikácia skúšky
- Štatistické funkcie
- Automatický prenos dát po sieti
- Rozbor a spracovanie nameraných dát
- Prepočet nameranej hodnoty na inú metodiku
- Tlač atestov v navolenom jazyku
- Vykonanie merania z PC
- Možnosť vloženia loga firmy
- Spracovanie obrazu z náhľadovej kamery,
- Spracovanie obrazu z meracej kamery,
- Vytváranie meracích vzorcov na náhľadovej kamere,
- Odmeriavanie dĺžky, uhlov a geometrie tvarov na náhľadovej kamere
- Grafické znázorňovanie výsledkov
- Automatické nastavovanie všetkých osí,
- Automaticky prestavovať výšku meracej hlavice,
- Aktívna ochrana indentoru proti kolízií,
- Vytváranie meracích podprogramov a ich archivácia vo forme knižníc,
- Funkcia automatického zaostrenia cez dotyk indentoru - nie je potrebné ručne hľadať ostrí obraz,
- Panoramatické zobrazenie vzorky a celého krížového stolíka,
- Určovať miesta vpichu a hodnotenia na vzorke,
- Určovanie jednotlivých krokov krížového stolíka a meracej hlavice,
- Nastavovanie jednotlivých osí,
- Automatické zaostrovanie obrazu,
- Určenie hrúbky a tvrdosti vrstiev po povrchovom / indukčnom kalení
- Automatické alebo manuálne vyhodnotenie vytvorených odtlačkov,
- Vyhodnotenie a zobrazenie meraných údajov a automatický výpočet hrúbky vrstvy po chemicko – tepelnom spracovaní,
- Databázy pre meranie vrstiev nauhličenia a podobne ( CHD, NHD, SHD )
- Meranie tvrdosti a priebehy zvarov
- Meranie série
- Jominyho skúšky prekaliteľnosti na obrazovke a jej grafické zobrazenie,
- Archiváciu údajov v databáze,
- Priamu tlač nameraných a spracovaných výsledkov atď.
