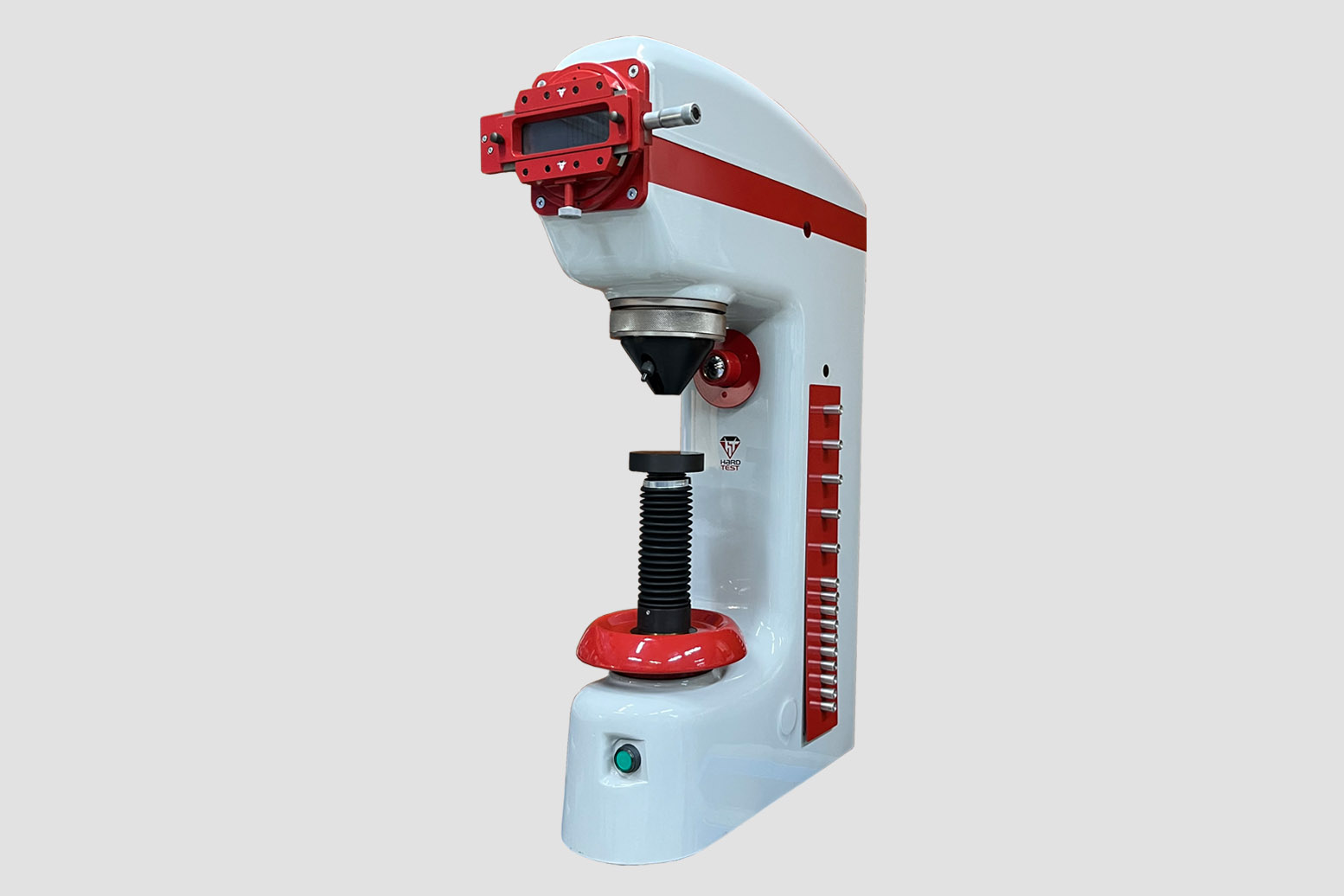

HPO-250/HT

Tvrdomer HPO-250/HT je určený na meranie tvrdosti metódou Vickers na základe normy STN EN ISO 6507 a metódou Brinell na základe normy STN EN ISO 6506. Prístroj je určený k meraniu tvrdosti kovov a neželezných kovov v dielenských priestoroch.

Rozsah metód merania

  • Vickers (HV5, HV10, HV15, HV20, HV30, HV40, HV50, HV60, HV100, HV120 na základe normy EN ISO 6507)
  • Brinell (HBW1/10; HBW2,5/15,62; HBW2,5/31,25; HBW2,5/62,5; HBW2,5/187,5; HBW5/250 na základe normy EN ISO 6506) pri teplote miestnosti 20°C ±5°C.

Po spustení merania sa mechanizmus prístroja nastaví do  polohy s vnikacím telieskom a po vykonaní meracieho cyklu sa mechanizmus nastaví do polohy s objektívom. Vyhotovený vtlačok sa následne objaví v zornom poli matnice. Po nastavení príslušných dotyčníc a odčítaní potrebných parametrov vtlačkuku na matnici a mikrometrických skrutkách prístroja získame hodnotu príslušnej tvrdosti materiálu s využitím prepočtových tabuliek.

MERANIE

  • zaťaženie max. 2452,5 N
  • max. výška meranej vzorky: 220 mm
  • meracia guľôčka: ∅ 5 mm, ∅ 2,5 mm, ∅ 1 mm
  • meranie diamantom: Vickersov diamant s vrcholovým uhlom 136°
  • zväčšenie: 35x, 70x, 140x

Technické Parametre

  • výška prístroja: 970 mm
  • základňa h x š: 550 mm x 200 mm
  • max. priemer pracovného stola: 300 mm
  • max. výška meranej vzorky: 220 mm (po dohode možnosť navýšenia – úprava prístroja)
  • váha: 130 kg

Prevedenie

  • farba: slonia kosť v kombinácii so šedou
  • prevedenie stroja: liatinový stojan

Príslušenstvo

  • 1 ks držiak s guľôčkou ∅ 2,5 mm
  • 1 ks vnikacie teliesko Vickers
  • 1 ks tvrdomerná doštička HV
  • 1 ks tvrdomerná doštička HBW2,5/187,5
  • 1 ks prizmatický stolík
  • 1 ks merací stolík ∅ 100 mm
