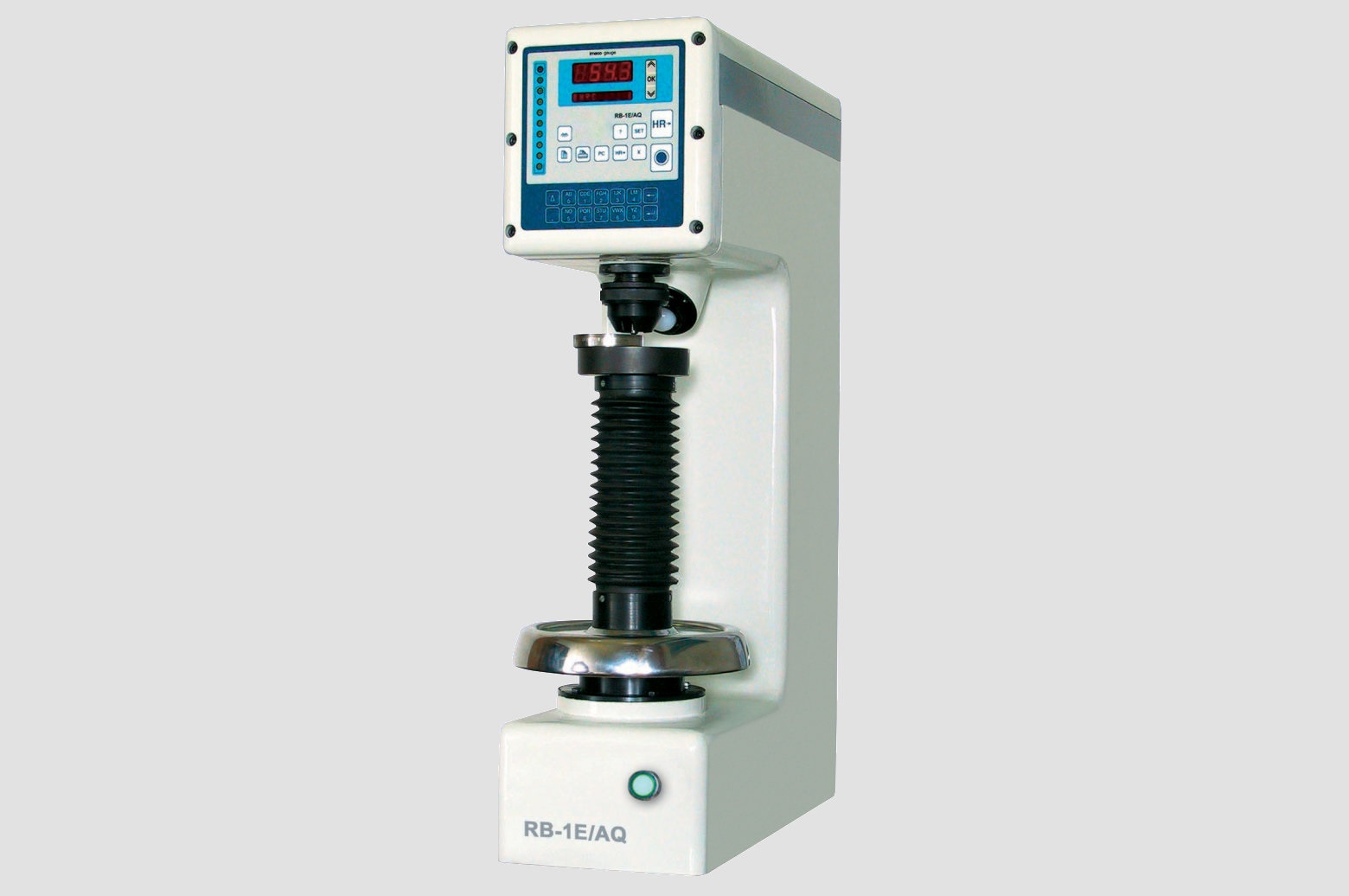

Tvrdomer je určení pre meranie tvrdosti kovových materiálov metódami:
Rockwell – C, B, A, D, F, podľa normy STN EN ISO 6508
Brinell – pre guličku s priemerom Ø 2,5 mm, podľa normy STN EN ISO 6506.
Riadiaci počítač prístroja umožňuje
- Pre zvolenú metódu merania navoliť vnikacie teliesko, hlavnú záťaž a zostavu závažia,
- Korekcie pre nerovné plochy
- Nastaviť dátum a čas
- Zadefinovať čas merania,
- Určiť pevnosť materiálu a tiež hĺbku vtlačku
- Prepočet pre iné stupnice podľa normy DIN 50 150
- Prenos ľubovoľných dát na PC
- Priamu tlač protokolov
- Kontrolu nastavenia snímača
Rockwell
|
Metodika |
Vnikacie teliesko |
Rozsah tvrdosti |
Zaťaženie |
Použitie |
|
HRC |
Diamantový kužeľ – vrcholový uhol 120° |
20-67 HRC |
1470 N |
Kalené a zušľachtené ocele |
|
HRBW |
Tvrdokovová Gulička – Ø 1/16“ |
30-100 HRBW |
980 N |
Ocele do pevnosti 800 MPa |
|
HRA |
Diamantový kužeľ – vrcholový uhol120° |
55-90HRA |
580 N |
Meranie tvrdosti tenkých vrstiev s obzvlášť vysokou tvrdosťou |
Brinell
|
Metodika |
Vnikacie teliesko |
Rozsah tvrdosti |
Zaťaženie |
Použitie |
|
HBW 2,5/31,25 |
Tvrdokovová Gulička – Ø 2,5 |
Do 450 HBW |
306 N |
Ľahké kovy a ich zliatiny |
|
HBW 2,5/62,5 |
Tvrdokovová Gulička – Ø 2,5 |
Do 450 HBW |
612 N |
Neželezné kovy a ich zliatiny |
|
HBW 2,5/187,5 |
Tvrdokovová Gulička – Ø 2,5 |
Do 450 HBW |
1838 N |
Pre oceľ a liatinu |
Technické údaje
Výška - 690 mm
Šírka - 180 mm
Hĺbka - 450 mm
Max. výška skúšanej vzorky - 210 mm (po dohode možnosť navýšenia – úprava prístroja)
Hmotnosť - 80 kg
Doporučené vybavenie
- 1 ks tvrdomerná doštičky pre HRC
- 1 ks tvrdomerná doštička pre HRBW
- 1 ks tvrdomerná doštička pre HRA
- 1 ks vnikacie teleso pre ROCKWELL
- 1 ks držiak guličky pre ROCKWELL-B
- 1 ks držiak guličky pre Brinell
- 1 ks gulička ø 2,5 mm
- 1 ks gulička ø 1/16"
- 1 ks Okrúhly stolík ø 95 mm
- 1 ks prizmatický stolík
