Možnosť výberu výbavy podľa vašich potrieb.

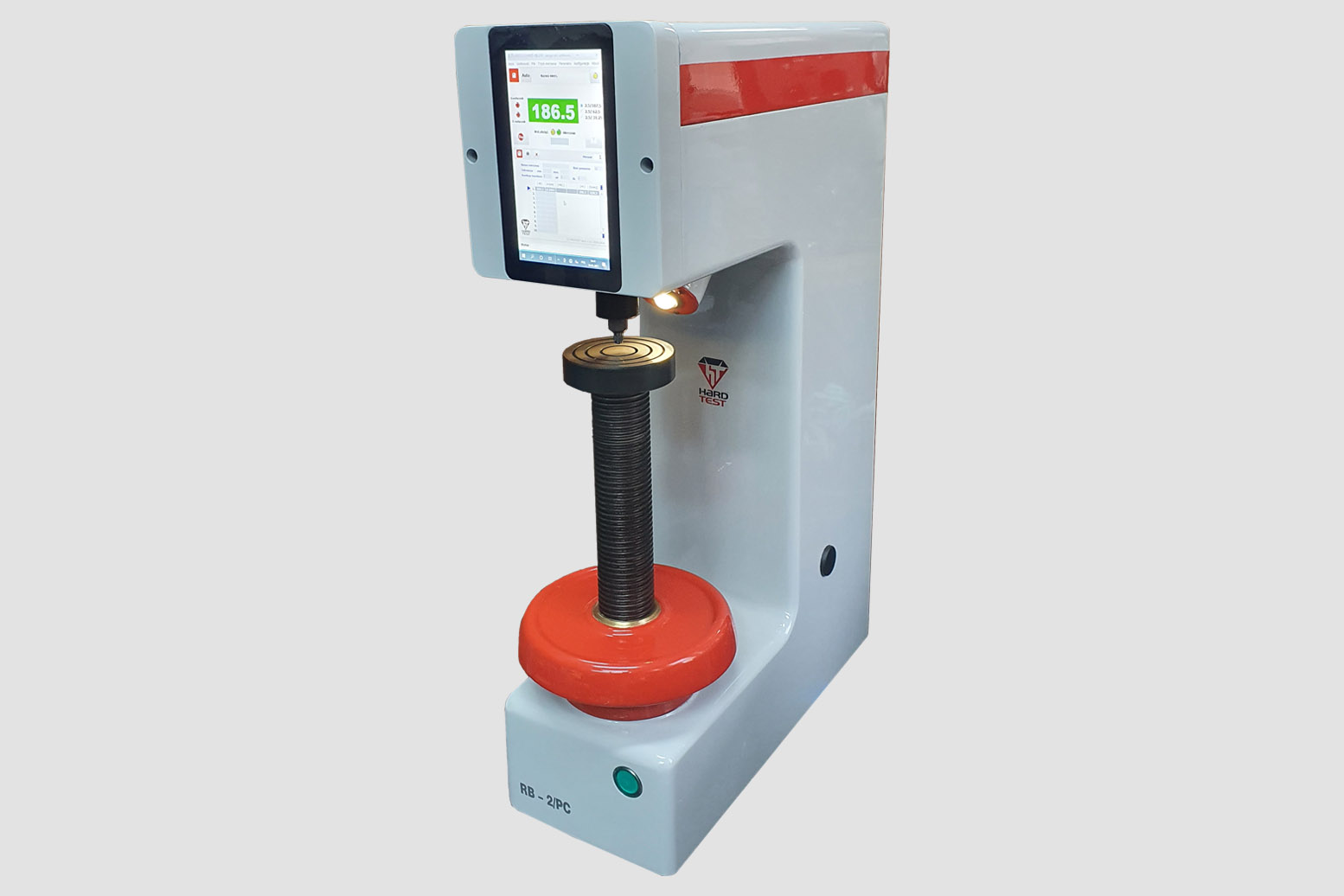

Veľmi rýchla a jednoduchá obsluha digitálneho tvrdomera, ktorý meria tvrdosť kovových materiálov metódami Rockwell / SuperRockwell podľa normy STN EN ISO 6508 a čiastočne Brinell podľa normy STN EN ISO 6506
V prístroji je osadený riadiaci počítač s operačným systémom MS Windovs 10, novým softwarom pre zber a štatistické vyhodnotenie dát tvrdomera, ktoré pracujú podľa daných metodík . Tento produkt využíva úplne sieť a umožňuje automatický export dát na server k ich ďalšiemu spracovaniu.
Hodnota tvrdosti je po vykonaní skúšky na motorickom tvrdomere vyhodnotená priamo na displeji v závislosti od zvolenej metodiky merania. Metodika príslušného merania sa navolí pred spustením merania
Prístroj môže byť vybavený elektromagnetickou brzdou pre aktívnu ochranu snímacej jednotky a pre možnosť zrýchliť proces merania. Pri pohybe stolíka so vzorkou sa elektromagnetická brzda automaticky spustí vtedy, keď je vzorka v správnej meracej polohe. Následne sa automaticky spustí proces merania. Brzda zabráni nesprávnej manipulácií alebo chybnej polohy meranej vzorky/kusu.
Pre efektívnejší spôsob merania a manipulácie môže byť prístroj vybavený motorickým zdvihom pracovného stolíka s funkciou rýchloposuv. Manipulácia s meraným kusom alebo so vzorkou je v tomto prípade veľmi rýchla a jednoduchá. Tento systém je efektívny pri rozmerovo a tvarovo rozdielnych meraných kusoch. Výrazne skracuje čas potrebný na manipuláciu a meranie kusov/vzoriek.
Prístroj je možné vybaviť otočným revolverom alebo preklopným mechanizmom na implementáciu viacerých vnikacích teliesok ( Diamantový kužeľ 120°; Tvrdokovová gulička 1/16“... ) bez nutnosti ručne meniť hroty. Obsluha nemusí mechanicky vymieňať vnikacie telieska.
Prístroj umožňuje priame vyhodnotenie a zobrazovanie meraných údajov na obrazovke, archiváciu údajov v databáze a tlač nameraných a spracovaných výsledkov na pripojenej tlačiarni. Riadiaca časť v počítači, umožňuje spustiť merací cyklus tvrdomeru z obrazovky, navoliť priebeh merania v automatickom alebo v manuálnom režime. Tým dochádza k minimalizácii chyby merania spôsobenej obsluhou prístroja. Obsluha si volí dĺžku meracieho cyklu, čo umožňuje zrýchlenie samotného merania.
Verzie prístroja:
- Plne-automatická verzia
- Polo-automatická verzia,
- Manuálna verzia
- Vami konfigurovaná verzia
Plne-automatická verzia:
- Plnoautomatický režim merania.
- Motorický zdvih pracovného stolíka
- Automatická výmena vnikacieho telieska podľa navolenej metodiky
- Automatická konfigurácia silového zaťaženia
- Automatická konfigurácia všetkých parametrov
- Schopný merať všetky metodiky Rockwell / SuperRockwell a čiastočne Brinell
Polo-automatická verzia:
- Automatická konfigurácia silového zaťaženia
- Manuálny zdvih pracovného stola pomocou otočného kolesa
- Manuálna výmena vnikacieho telieska
- Schopný merať všetky metodiky Rockwell / SuperRockwell a čiastočne Brinell
Manuálna verzia
- Manuálny zdvih pracovného stola pomocou otočného kolesa
- Manuálna výmena vnikacieho telieska
- Manuálna zmena silového zaťaženia pre rôzne metodiky
Vami konfigurovaná verzia
- Zákazník si sám určí výbavu a schopnosti prístroja podľa vlastných požiadaviek.
- S vhodným výberom pre vašu potrebu radi pomôžeme
Riadiaci počítač umožňuje
- zvoliť metodiku merania (automatická konfigurácia)
- zadávať čas merania
- nastaviť dátum a čas
- nastaviť komunikačný jazyk : slovensky, česky, anglicky, nemecky
- korekcie pri nerovných plochách
- prepočet na iné stupnice podľa DIN 50 150
- určenie hĺbky vtlačku a pevnosti materiálu
- prenos dát na FLASCH
- po pripojení tlačiarne tlačiť vytvorené protokoly v navolenom jazyku
- kontrolu nastavenia snímača
- štatistické spracovanie výsledkov
- automatické načítanie záťaže - metodiky
Vybrané najpoužívanejšie metódy pre toto zariadenie:
Rockwell
|
Jednotka |
Vnikacie teleso |
Zaťaženie |
Rozsah tvrdosti |
Použitie |
|
A HRA |
Diamantový kužeľ 120° |
588n |
60-90 HRA |
meranie tvrdosti tenkých vrstiev zvl. tvrdých |
|
B HRBW |
Gulička – Ø 1/16“ |
980N |
30-100 HRBW |
meranie ocelí do pevnosti 800 N/mm2 |
|
C HRC |
Diamantový kužeľ 120° |
1471N |
20-67 HRC |
Meranie kal. a zušlach. ocelí |
SuperRockwell N
|
Jednotka |
Vnikacie teleso |
Zaťaženie |
Rozsah tvrdosti |
Použitie |
|
HR15N |
Diamantový kužeľ 120° |
147,1 N |
70-90 HR15N |
Tenké povrchové vrstvy, tenké plechy |
|
HR30N |
Diamantový kužeľ 120° |
294,30 N |
40-85 HR30N |
Tenké povrchové vrstvy, tenké plechy |
|
HR45N |
Diamantový kužeľ 120° |
441,5 N |
20-75 HR45N |
Tenké povrchové vrstvy, tenké plechy |
SuperRockwell T
|
Jednotka |
Vnikacie teleso |
Zaťaženie |
Rozsah tvrdosti |
Použitie |
|
HR15T |
Gulička – Ø 1/16“ |
147,1 N |
80-95 HR15T |
Zvlášť mäkké materiály |
|
HR30T |
Gulička – Ø 1/16“ |
294,30 N |
50-85 HR30T |
Zvlášť mäkké materiály |
|
HR45T |
Gulička – Ø 1/16“ |
441,5 N |
30-75 HR45T |
Zvlášť mäkké materiály |
Brinell
|
Jednotka |
Vnikacie teleso |
Zaťaženie |
Rozsah tvrdosti |
Použitie |
|
HBW 2,5/31,25 |
tvrdokovová gulička – Ø 2,5 mm |
306 N |
do 650 HB |
zliat. ľahkých kovov |
|
HBW 2,5/62,5 |
tvrdokovová gulička – Ø 2,5 mm |
612 N |
do 650 HB |
než. kovy a ich zliatiny |
|
HBW 2,5/187,5 |
tvrdokovová gulička – Ø 2,5 mm |
1838 N |
do 650 HB |
pre oceľ a liatinu |
Technické údaje
Výška - 690 mm
Šírka - 180 mm
Hĺbka - 450 mm
Max. výška skúšanej vzorky - 210 mm (po dohode možnosť navýšenia – úprava prístroja)
Hmotnosť - 80 kg
